3 way audio network

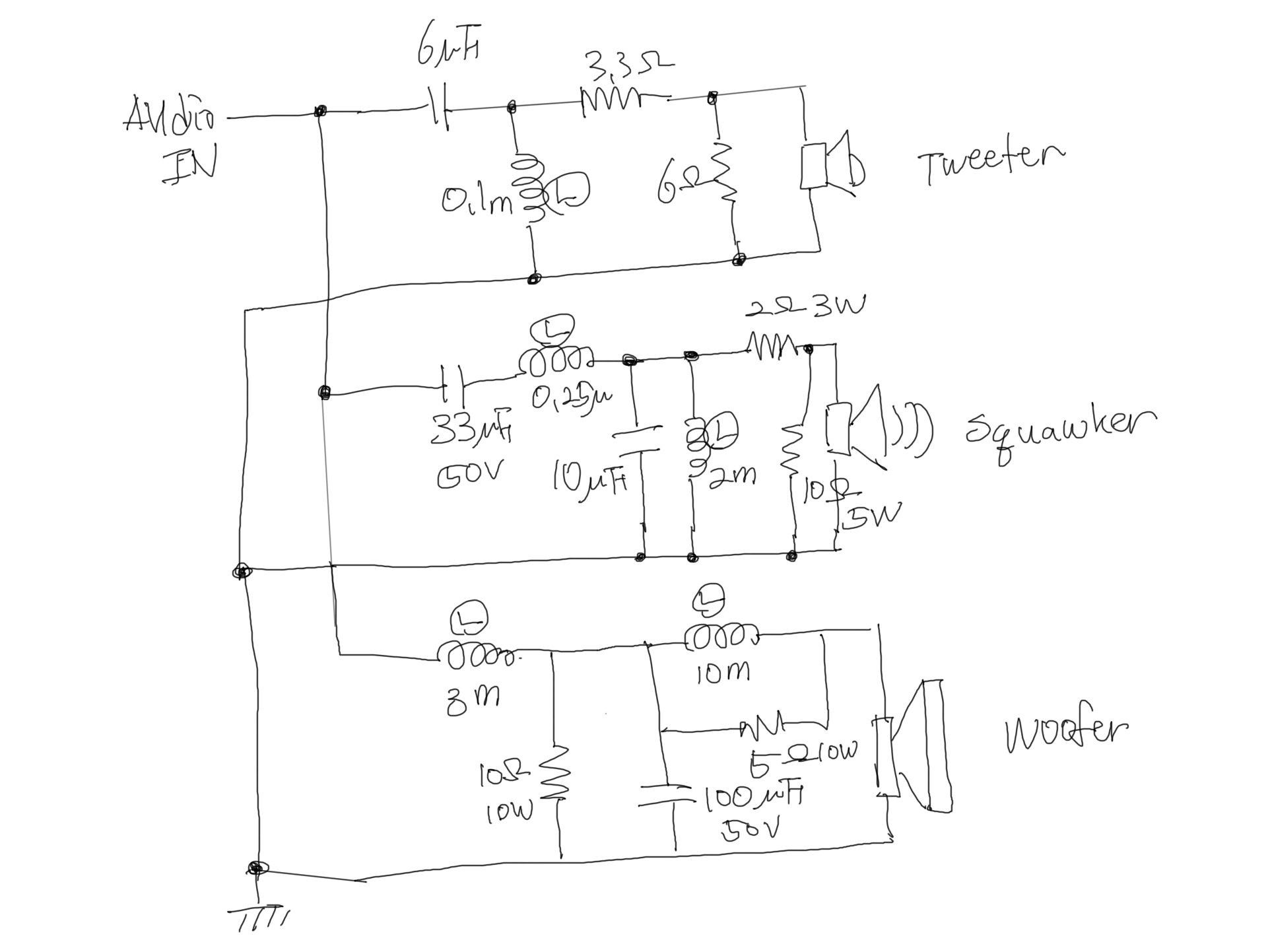

네트워크를 묶는 방법이야 다양하겠지만 이번 프로젝트를 위해서 3개 음역대로 나뉘는 오디오 네트워크 회로를 구성하고자 한다. 참고한 사이트는 3 way audio network로 검색하면 나오는 회로를 하나 복제해 구성했다. 회로는 이 블로그 의 회로 그대로라고 봐도 무방하며, 몇몇 오기는 임의로 수정했다. Squawker는 꽥꽥거리는 소리 같은건데, midrange라고 보면 되고, tweeter는 고음역대, woofer는 당연히 저음역대의 음원이다. 저항들의 출력 와트가 꽤 큰데, 저 정도를 감당할 수 있는 저항은 보통 시멘트 저항밖에 없으니 구성할 때 좋은 부속을 사려면 고생 꽤나 해야할 듯 하다.
참고로 하이파이 오디오 구성할 때 쓰는 네트워크는 보통 2 Way이니 적당한 스피커를 만들고 싶다면 2 way audio network로 검색해서 commercial circuit이라고 자신있게 작성한 회로를 찾아보기 바란다. 회로도는 지천에 널려있으니 손쉽게 구할 수 있을거라 본다.
회로에서 Audio In 선은 오디오 출력선의 + 이고, 저기 아래 사선 찍찍 그어놓은 땅에 붙은 선은 오디오 출력선의 – 다. 또 여기서 말하는 Audio In은 오디오 앰프를 거쳐나온 실제 출력선을 의미한다. 이어폰 3.5mm 잭에서 나온 선이 아니란 말씀.
자작 스피커를 구성할 때 오디오 네트워크가 꼭 필수는 아니며, 2개나 3개 구멍으로 음역대를 구분하고 싶은 히키코모리만 네트워크를 만들면 된다. 아니라면 Full Range 스피커를 하나 사서 박스(인클로저)를 짜면 충분하다. 인클로저만 잘 짜도 음역대가 풍부해지고 부드러워지는 걸 금세 알아챌 수 있을게다.
